一、准备工作

开工前，制定详细的施工方案，现场实际测绘了旧集电环及相关部分尺寸，加工新集电环系统部件。

二、旧集电环拆除前的工作

a.  盘车状态下检测旧集电环摆动值;

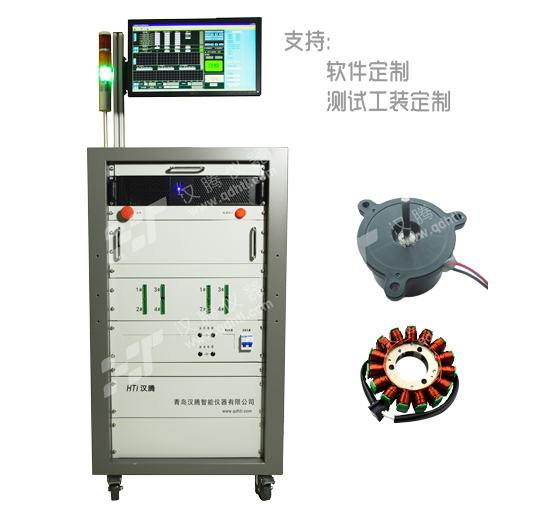

b. 勾选绝缘电阻测试选项，用1000V电压档检测转子绕组绝缘电阻;

c.  测量集电环在轴上的轴向尺寸及相关尺寸；

d.  勾选直流低电阻选项，用双臂电桥检测转子绕组直流电阻；

e.  集电环引线拆除分离，勾选绝缘电阻测试选项，对发电机和励磁机两侧集电环分别进行对地绝缘电阻测量(用1000V级和2500V级电压档分别测量);

f.  清除有碍集电环从轴上退出的障碍;

g.  对不影响集电环拆除的零部件,用石棉布隔离火焰，注意保护。

三、旧集电环的拆除

a.  用氧气焰均匀加热集电环,用点温计控制加热温度(150~180C)，并随时用手锤垫木板两人同时对称向外敲打;

b.  对拆掉的集电环及其他零部件做好对应标记，妥善保管;

c.  对集电环部位的轴径进行清理,并修平表面凸痕;

d.  复查集电环下轴径尺寸,加工绝缘套筒。

四、新集电环的安装

a.  先装发电机侧绝缘套筒,并用定位块对绝缘套简进行轴向限位，定位块在轴上可用胶带固定;

b.  集电环平放,下面用3个支点垫起,高度约100mm,用火焰均加热，温度为(1805)℃，加热时,用点温计随时监测加热温度，并防止磕碰;

c.  将集电环加热到180 ℃后，用吊装工具将其卡紧并用细钢丝绳吊起，翻转 90°调整方向，将其装在绝缘套简上，并注意集电环接线槽与连接片必须对正轴向位置;

d.  在集电环冷到室温后，用1000V级绝缘电阻档测量集电环对地绝缘电阻，不得低于50MΩ并进行对地耐压试验;

e.  励磁机侧绝缘套简和集电环的安装与检测重复上述a，b，c，d项过程;

f.  集电环外圆表面用手持抛光机进行抛光处理，去掉火焰加热产生的氧化膜，提高集电环表面光洁度。

五、集电环与转子连接片的连接

将连接片清理干净，装绕组与集电环间连接片，经过清理后，在集电环两侧面和露在集电环外的绝缘套筒表面刷绝缘漆,干燥3h后进行测量。

a.  勾选绝缘电阻选项，用1000V级绝缘电阻检测,其对地绝缘电阻不得小于5MΩ:

b.  勾选直流电阻选项，用双臂电桥检测转子绕组直流电阻,来检测集电环与转子线圈的接触电阻;

c.  勾选耐压选项，集电环与转子绕组连接片对地耐电压试验(1 000 V,1 min).

六、转子装机后处理与检测

发电机装转子后，在盘车状态下，测量集电环摆动度小于 0.05 mm,集电环表面不平整度小于0.5 mm,表面粗糙度达到 R.1.6,并测量集电环直径尺寸满足要求。

七、启机试验及集电环改造后的有关技术数据

集电环表面温度小于90℃,表面无火花,电刷电流均匀,记录集电环改造后的有关技术数据。
