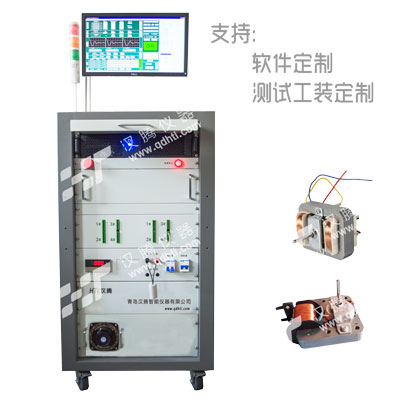

罩极电机出厂测试系统
- 产品概述：
- 适用于各种罩极电机出厂电气性能检测，一次性完成所有预设项目的测试。
- 测试项目：
- 交流耐压、绝缘电阻、匝间耐压、直流电阻、空载特性、低压启动、堵转、转向、PG特性等；
- 适合电机：
- 家电电机（洗衣机、空调、油烟机、风扇等）、步进电机、罩极电机、串激电机、伺服电机、水泵电机等。
产品介绍
罩极电机出厂测试系统
功能特点
集成设计：一体化创新系统设计，减少中间冗余环节，测试更可靠。
使用方便：标配Win10/XP操作系统，自研专业测试软件，人性化操作界面。
超高性能：兼容耐压、绝缘、匝间、电阻、转向、电感等测试项目。
超高效率：一次装夹，在线完成部品所有性能检测。
适应性强：可根据不同电机外形，配置分体或一体式工装，方便客户使用。
特色软件：配置用户权限设定功能；测试数据海量存储；支持软件升级；
信息对接：支持与生产管理系统对接。
易于维护：支持智能自检、远程故障诊断和在线软件升级，可便捷拆卸更换。
接口丰富：仪表自带USB、LAN(可转换为RS232、RS485等）接口，支持TCP/IP网络协议，支持PLC仿真技术，方便仪表的控制和扩展。
多样启动：启动方式可选滑罩启动、按钮启动、网络启动，可自由选择。
语言支持: 产品标配中文操作界面，可选配多种语言界面，满足国内外客户使用。
智能化： 系统可通过网络接口与外网进行连接，实现数据交互与资源共享，满足新一代物联网的需要。
产品规格书:
| 型号 | HT9981C-ZJ汉腾罩极电机整机测试系统 | |||
| 测试项目 | 耐压、绝缘、匝间、电阻、空载、低启、堵转、转向； | |||
| 测试对象 | 罩极电机 | |||
| 测试工位 | 双工位 | |||
| 交流耐压 | ||||
| 输出电压设定范围/精度 | AC 200～3000V ±(2%×设定值+10V) | |||
| 击穿电流测量范围/精度 | 0.10～20.00mA ±(2%×显示值+0.05mA) | |||
| 测试时间范围/分辨率 | 0.5～999.9s 0.1s/步 | |||
| 电弧侦测 | 1～9级(9级为最高灵敏度) | |||
| 绝缘电阻 | ||||
| 输出电压设定范围/精度 | DC 500V/1000V ±(2%×设定值+10V) | |||
| 绝缘电阻测量范围/精度 | 1～500MΩ ≤100MΩ：±(3%×显示值+0.5MΩ)； >100MΩ：±(5%×显示值+5MΩ) | |||
| 测试时间范围/分辨率 | 0.5～999.9s 0.1s/步 | |||
| 匝间测试 | ||||
| 输出电压设定范围/精度 | 500～3000V ±(3%×显示值+8V) | |||
| 采样频率 | 100MHz | |||
| 波形比较项目 | 面积、差积、电晕、相位；测试界面显示三个匝间波形 | |||
| 直流电阻测试 | ||||
| 测量范围及精度 | 10.0mΩ～20KΩ ±(0.3%×显示值+3个字) 可设定温度补偿 | |||
| 测试时间范围/分辨率 | 0～999s 0.1s/步 | |||
| 测量范围/测量精度 | -10.0℃～+50.0℃ ±0.5℃ | |||
| 空载特性 | ||||
| 电压测试范围/精度 | AC:30～500V ±(0.5%×显示值+1V) | |||
| 电流测试范围/精度 | AC:0.02～5.0A ±(0.5%×显示值+2个字) | |||
| 功率测试范围/精度 | 0.6-1500W ±(0.5%×显示值+5个字) | |||
| 低压启动 | ||||
| 电压测试范围及精度 | AC:30～500V ±(0.5%×显示值+1V) | |||
| 电流测试范围及精度 | AC:0.02～5.0A ±(0.5%×显示值+2个字) | |||
| 功率测试范围及精度 | 0.6-1500W ±(0.5%×显示值+5个字) | |||
| 堵转测试 | ||||
| 电压测试范围及精度 | AC:30～500V ±(0.5%×显示值+1V) | |||
| 电流测试范围及精度 | AC:0.02～5.0A ±(0.5%×显示值+2个字) | |||
| 功率测试范围及精度 | 0.6-1500W ±(0.5%×显示值+5个字) | |||
| 转向 | ||||
| 转向判断 | 顺时针、逆时针、静止 | |||
