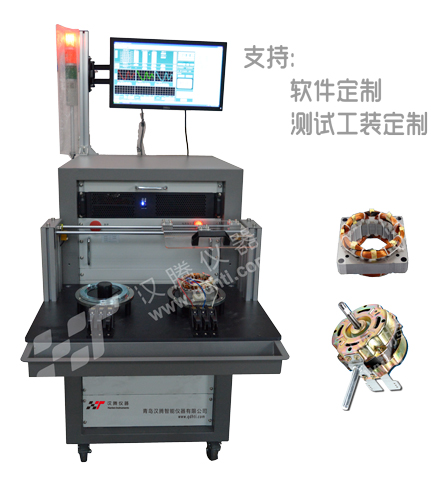

风扇电机定子测试系统
- 产品概述：
- 适用于各种风扇电机定子的电气性能检测，一次装夹完成所有预设项目的测试
- 测试项目：
- 工频耐压、绝缘电阻、匝间冲击、直流低电阻、电感值、线包反嵌、电机转向等
产品介绍
风扇电机定子测试系统
功能特点
集成设计：一体化创新系统设计，减少中间冗余环节，测试更可靠。
使用方便：标配Win10/XP操作系统，自研专业测试软件，人性化操作界面。
超高性能：兼容耐压、绝缘、匝间、电阻、转向、电感等测试项目。
超高效率：一次装夹，在线完成部品所有性能检测。
适应性强：可根据不同电机外形，配置分体或一体式工装，方便客户使用。
特色软件：配置用户权限设定功能；测试数据海量存储；支持软件升级；
信息对接：支持与生产管理系统对接。
易于维护：支持智能自检、远程故障诊断和在线软件升级，可便捷拆卸更换。
接口丰富：仪表自带USB、LAN(可转换为RS232、RS485等）接口，支持TCP/IP网络协议，支持PLC仿真技术，方便仪表的控制和扩展。
多样启动：启动方式可选滑罩启动、按钮启动、网络启动，可自由选择。
语言支持: 产品标配中文操作界面，可选配多种语言界面，满足国内外客户使用。
智能化： 系统可通过网络接口与外网进行连接，实现数据交互与资源共享，满足新一代物联网的需要。
产品参数：
| 产品型号 | HT9961C-FS |
| 检测项目 | 工频耐压、绝缘电阻、匝间冲击、直流低电阻、电感、线包反嵌、电机转向； |
| 适用电机类型 | 各种风扇电机定子，多速，带转头等均可适配 |
| 产品构成 | 常规系统机柜+专用工装夹具平台（分体式、一体式、集成式等可选） |
| 夹子位数 | 4，6，8（副，主，高，中，低，微，接地） |
| 测试工位 | 常规：双工位（也可根据使用现场定制） |
| 工频耐压 | |
| 输出电压设定范围/精度 | AC 200～3000V ±(2%×设定值+10V) |
| 击穿电流测量范围/精度 | 0.10～20.00mA ±(2%×显示值+0.05mA) |
| 击穿电流预警值 | 上限值：0.10～20.00mA；下限值：0.00～20.00mA |
| 电弧侦测Arc | 1～9级(9级为最高灵敏度) |
| 测试周期/分辨率 | 0.5～999s 0.1s/步 |
| 绝缘电阻 | |
| 输出电压设定范围/精度 | DC 500V/1000V ±(2%×设定值+10V) |
| 绝缘电阻测量范围/精度 | 1～500MΩ ≤100MΩ：±(3%×显示值+0.5MΩ)； >100MΩ：±(5%×显示值+5MΩ) |
| 绝缘电阻预警值 | 上限值：0～500MΩ；下限值：1～500MΩ |
| 测试周期/分辨率 | 0.5～999s 0.1s/步 |
| 匝间冲击测试 | |
| 输出电压设定范围/精度 | 500～3000V ±(3%×显示值+8V) |
| 采样频率 | 100MHz |
| 波形比较参数 | 面积、差积、电晕、相位；（测试界面显示三个匝间波形） |
| 直流低电阻 | |
| 测量范围及精度 | 10.0mΩ～20KΩ ±(0.3%×显示值+3个字) 可设定温度补偿 |
| 测试周期/分辨率 | 0.5～999s 0.1s/步 |
| 温度测量范围/精度 | -10.0℃～+50.0℃ ±0.5℃ |
| 线包反嵌 | |
| 反嵌判断 | 检测线包：是否存在【上、下】或者【左、右】嵌入不对情况 |
| 电机转向 | |
| 转向判断 | 顺时针、逆时针、静止 |
| 电感测试（选配） | |
| 测试频率 | 100Hz\120Hz\1kHz\10kHz |
| 测试电压 | 0.3V\0.6V\1V |
| 测试范围/基本精度 | 1µH～2H 0.5% |
